用华硕 ProArt PA401 搭建一台简洁高效的风冷主机

发布日期：2026-04-30 18:40 点击次数：193

在当下追求个性化的装机潮中，华硕 ProArt PA401在我个人看来，无疑为审美疲劳的硬件市场注入了一股清流。它彻底摒弃了繁琐的“电竞风”，转而通过标志性的实木格栅与高风量短风道设计，在冷峻的工业产品中融入了温润的人文质感。这种独特的“木韵”设计，不仅让主机能够无缝融入高端工作室或现代家居环境，更象征着创作者在严谨逻辑与艺术灵感间的平衡。

此次装机，我们以这款艺术级机箱为核心，围绕Ultra 200S+ Z890平台与 RTX 5070 巨齿鲨，配合宇瞻 NOX 暗黑内存、宏碁掠夺者 GM9000 高速固态、PQ1000P 白金电源搭建了一套兼具爆发力与静谧感的性能怪兽。当微星 MEG Z890 UNIFY-X 的极致黑化 PCB 遇上九州风神阿萨辛 4 VC 至尊的黑金涂层，整机内部呈现出深邃而高级的视觉层次。PA401 不仅拥有开阔的内部空间与高效的风道设计，其内置的 ProArt PF120 风扇更确保了在高负荷下，依然能保持教科书般的温控表现。这不仅是一次硬件的堆料，更是一场关于黑金美学的深度致敬。

装机配置

CPU：INTEL Ultra 270K PLUS

主板：微星MEG Z890 UNIFY-X

内存：宇瞻NOX DDR5 6400MHz 32G

SSD：宏碁掠夺者 GM9000 PCIe5.0 2TB

显卡：华硕 ATS-RTX5070-O12G 巨齿鲨

散热：九州风神阿萨辛4 VC至尊版黑金

机箱：华硕 ProArt PA401

风扇：华硕 ProArt PF120

电源：九州风神 PQ1000P 白金统治者

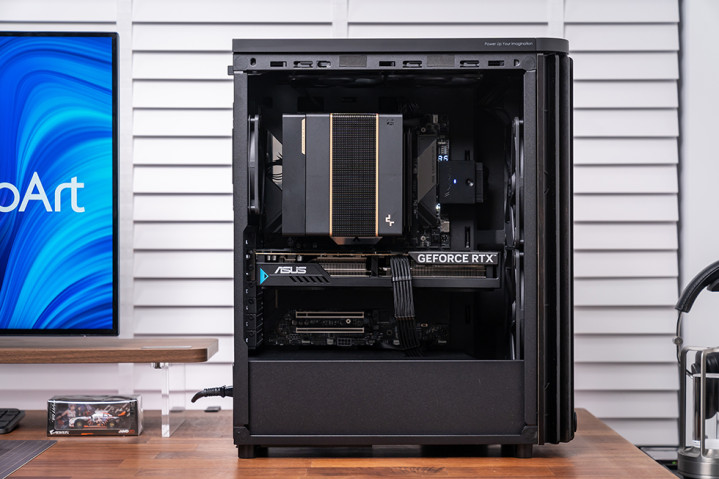

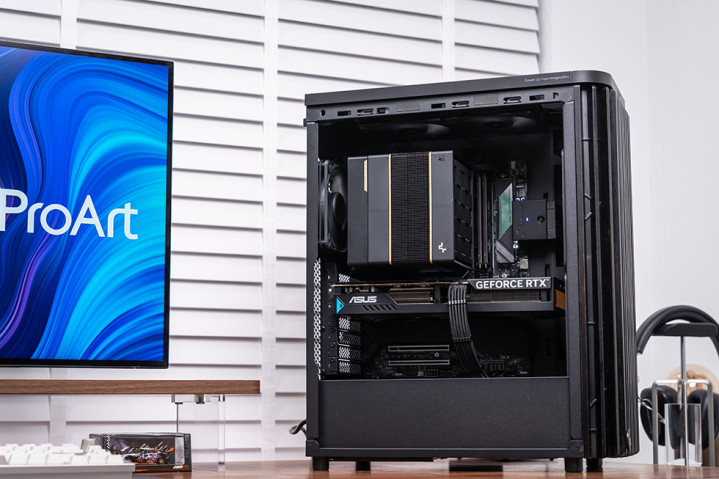

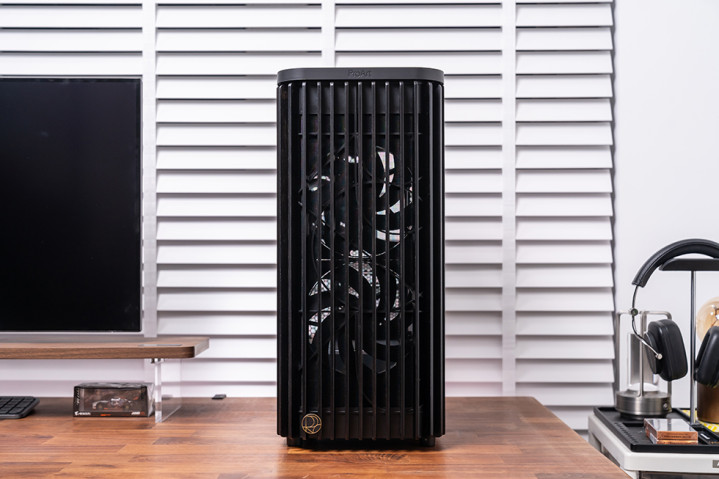

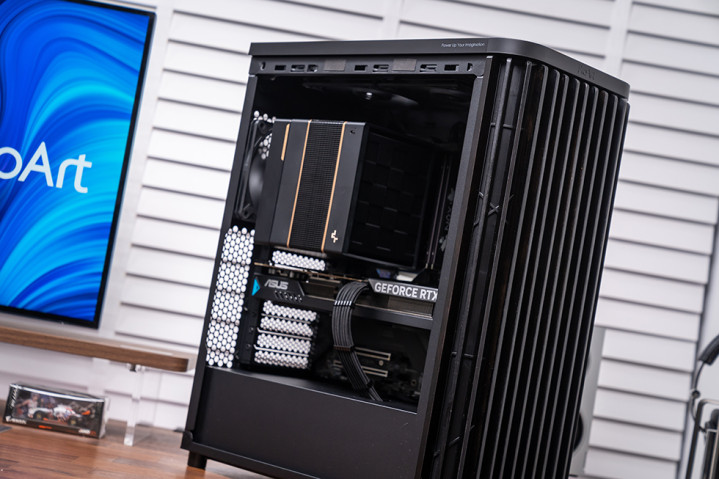

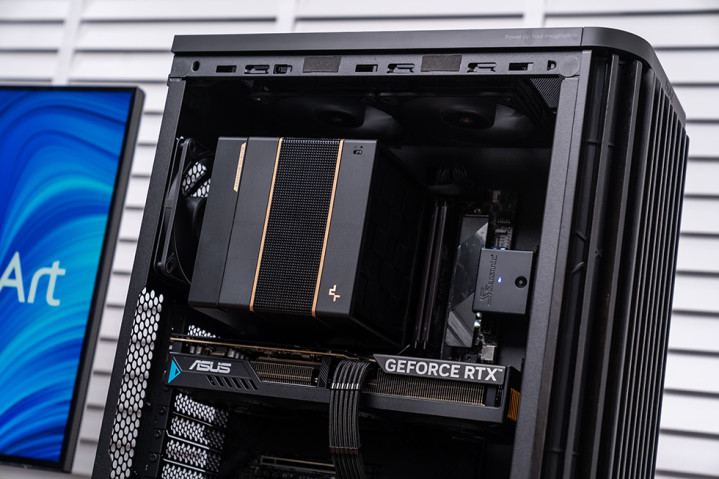

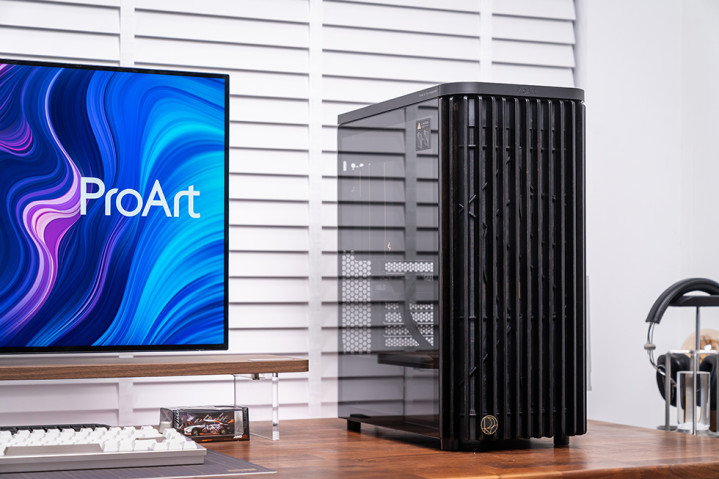

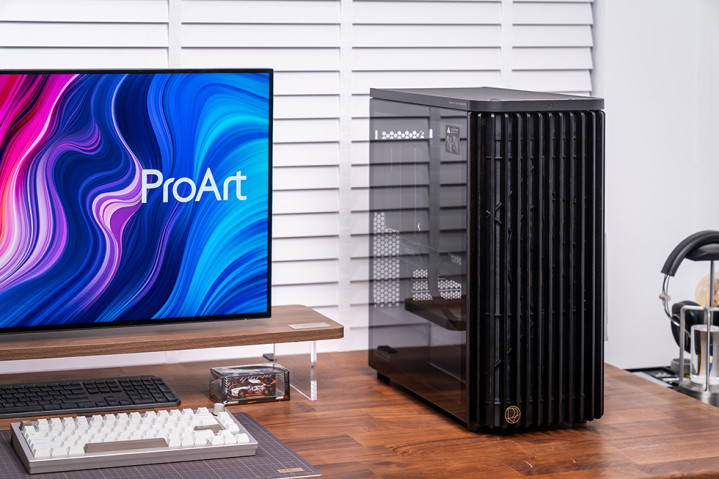

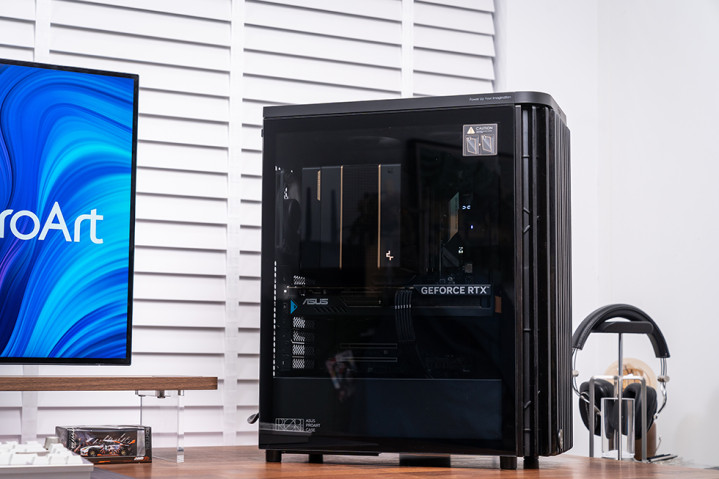

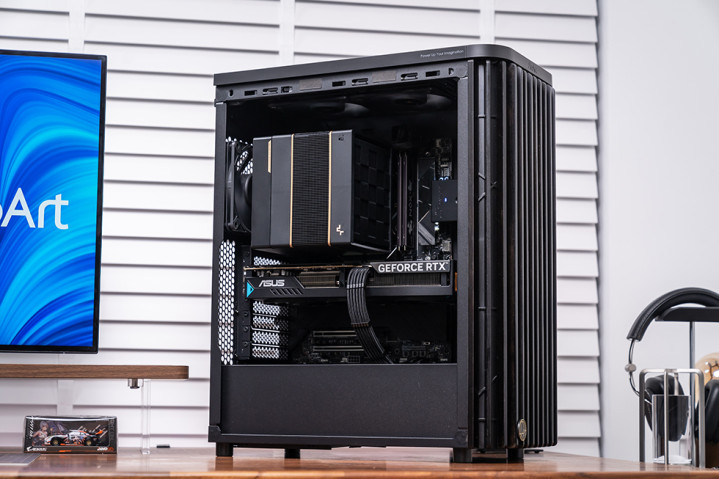

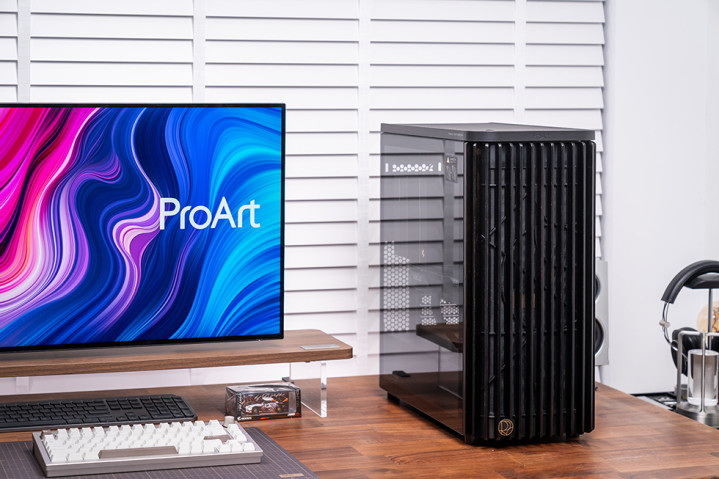

整机展示

装机配件展示

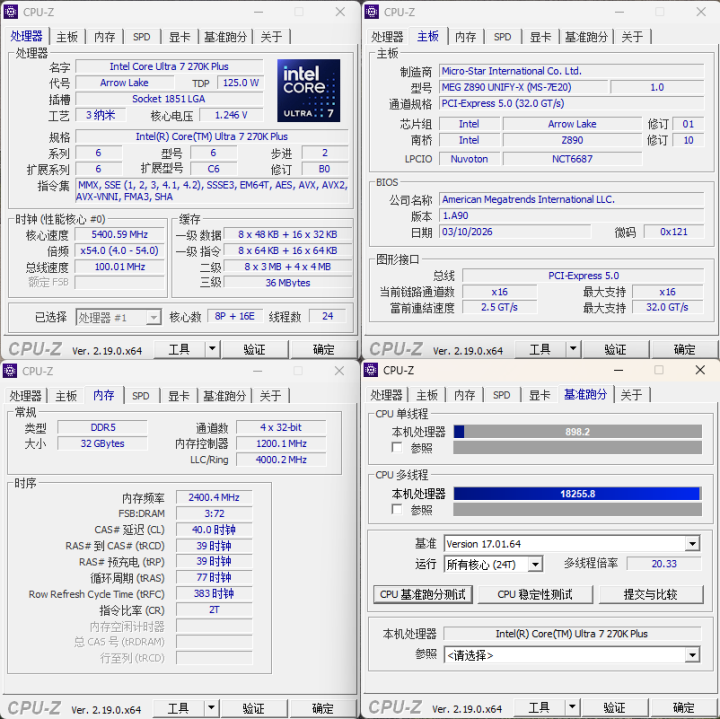

CPU选用INTEL最新发布Ultra 7 270K Plus，相比前代Ultra 7 265K 的 20 核（8P+12E）配置，新增 4 个能效核，其单核最高 5.5GHz，全 P 核、E 核加速频率分别达 5.4GHz、4.7GHz，官方支持 DDR5-7200MT/s，兼容 UDIMM 和 CUDIMM，最大容量支持256GB，基础功耗 125W、最大睿频功耗 250W，搭载 2.0GHz/4Xe 核显与 1.6GHz/13 TOPS NPU，核显满足日常轻需求，NPU 为 AI 应用、智能调度提供硬件支撑。

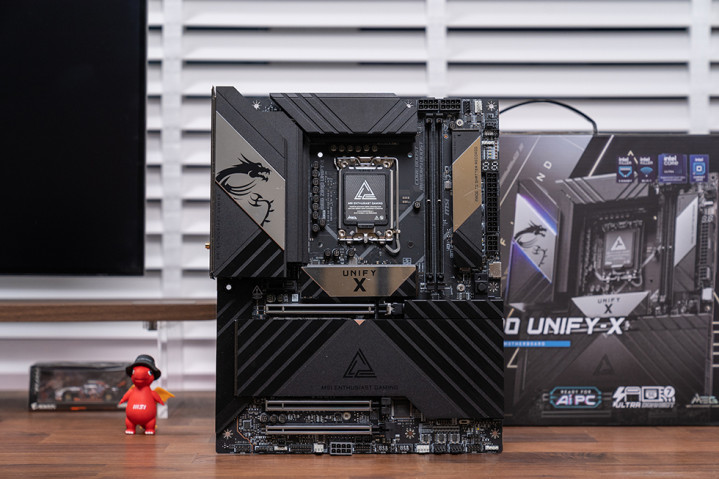

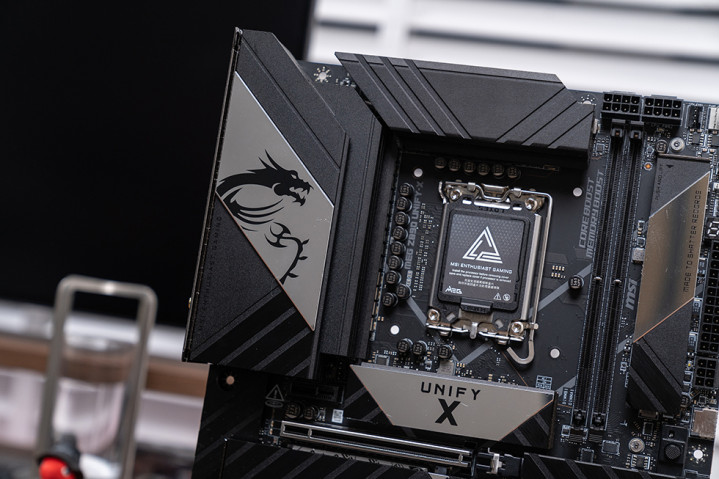

MEG Z890 UNIFY-X主板在外观上由原来的全黑色转变为哑黑和亮银撞色设计。主板的绝大面积覆盖了铝制散热装甲，VRM散热装甲、主M.2和内存边上的M.2槽位上对应散热装甲上的亮银色铝合金镜面装饰形成“V”字造型，其余黑色散热装甲上都使用了"X"走向的斜纹暗槽设计，主M.2散热装甲上的UNIFY X字样刚好落在主板中央的“V”字造型底端，形成视觉焦点，极具辨识度和冲击力。

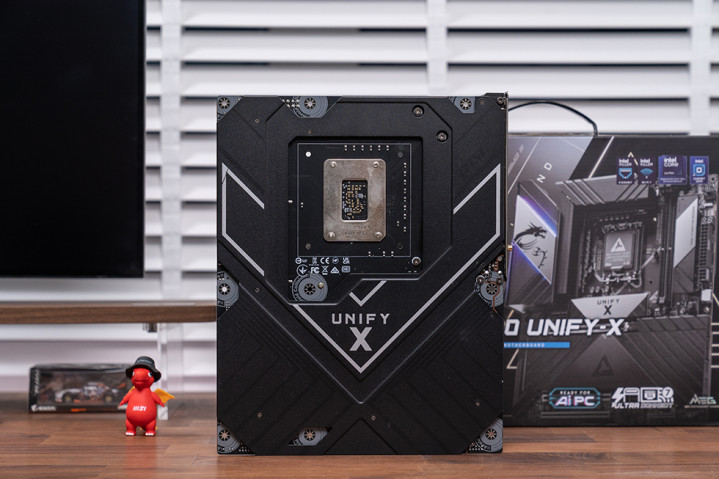

使用2oz厚度铜NPG-188H 服务器等级PCB 材质，8层优化PCB 设计确保更高的频宽和更快的传输速度，增强可靠的电路传输以获得卓越的效能。背面配备了金属背板，背板表面同样使用了白色的“V”字造型以及“UNIFY-X”涂装。“MSI”等暗纹及纹理，对PCB背部起到了保护和装饰作用。背板对应供电模组位置均配置了高效散热垫，有效辅助元件散热。

微星MEG Z890 UNIFY-X 主板拥有旗舰级VRM设计的20+2+1+1 数位供电相数，加上双8pin与110A 智能供电模组，充分释放处理器最佳效能。为了保证供电模组能稳定运行，VRM散热装甲配备了多层叠加的金属散热鳍片，采用HDT 直触式设计，辅以高品质的9W/mK MOSFET导热垫作为热量传导媒介，充分发挥散热效能，保障平台持续稳定的高性能运行。VRM散热装甲上带有铝合金亮银色散热镜面装饰，并印有黑色的龙形LOGO，通电后装饰镜面边缘可呈现RGB灯效。

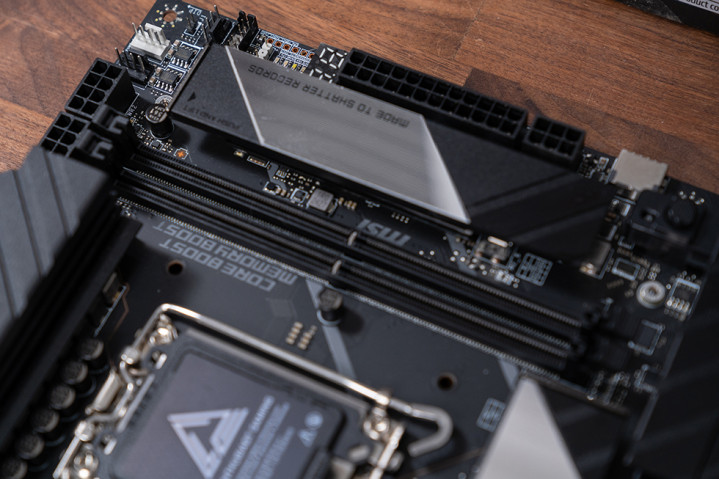

微星 MEG Z890 UNIFY-X 采用双槽设计，支持最新一代的CUDIMM内存，最大容量为128GB，结合独家SMT焊接工艺和MSI Memory Boost 技术，最高频率可达DDR5-9600+，进一步激发更强悍的内存性能。

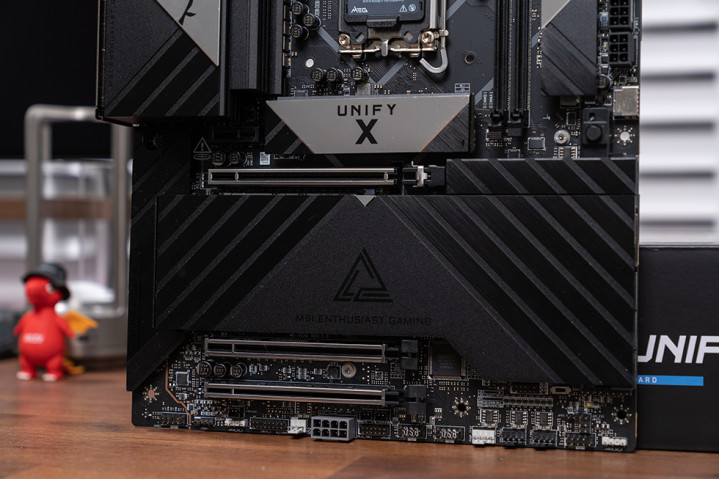

PCIe扩展方面提供了三条全长的PCIe x16插槽和一条PCIe×1。三条PCIe x16插槽全部做了金属加固处理，第一条为CPU直连的PCIe 5.0 x16插槽（安装 PCIe Gen 5 M.2 时，插槽将以 x8 速度运行），其他两条均来自芯片组，第二条支持PCIe 5.0 x8运行规格，第三条支持PCIe 4.0 x4运行规格。

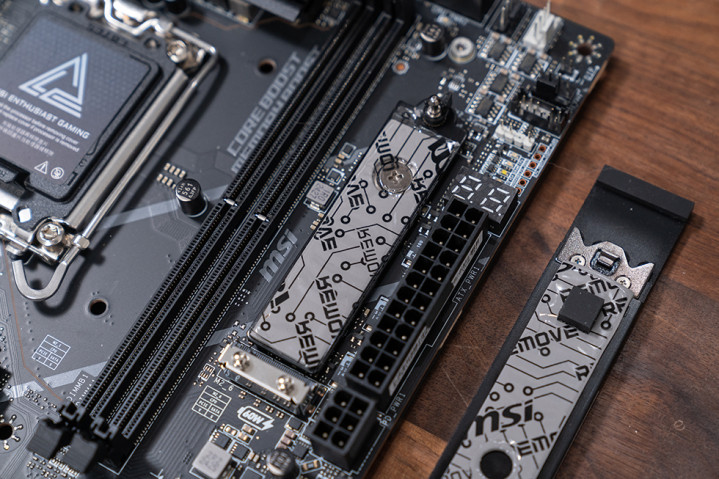

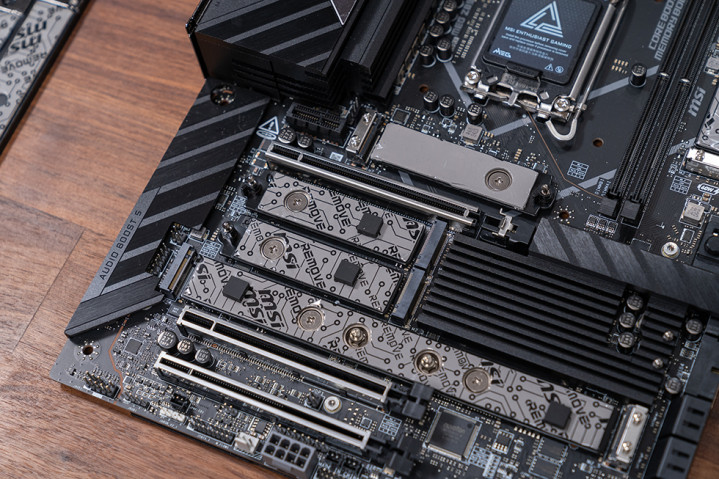

得益于双槽的设计，内存在PCB空间上有了多余的空间，在内存边上多了一条M.2_6的槽位，加上下方的5个M.2槽位，微星 MEG Z890 UNIFY-X主板一共为用户提供了6个M.2槽位。需要注意的是，第一槽位M.2_1虽然来自CPU，但为 PCIe 4.0 x4规格。M.2_2、3、5三个槽位同样为 PCIe 4.0 x4规格，但是来自芯片组。只有M.2_4和M.2_6 为PCIe 5.0 x4规格，其中M.2_4默认来自芯片组，可通过手动 BIOS 调整支持 PCIe 5.0 x4 ），M.2_6 则是原生来自CPU。6个槽位中只有M.2_4支持22100规格的M.2 SSD安装，其他均只能安装2280/2260规格的M.2 SSD。

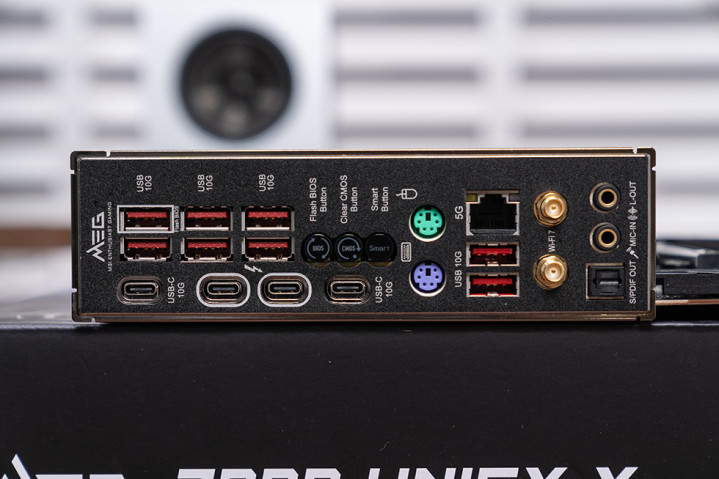

背部IO方面，提供了8个USB 10Gbps (Type-A)、2个USB 10Gbps (Type-C)、2个Thunderbolt™ 4 40Gbps (Type-C)、1组键盘鼠标PS/2 接口、1个5G网线接口、WiFi 7天线接口、3.5mm音频口、光纤数字音频接口、重置CMOS按键、BIOS更新按键和智能按键。

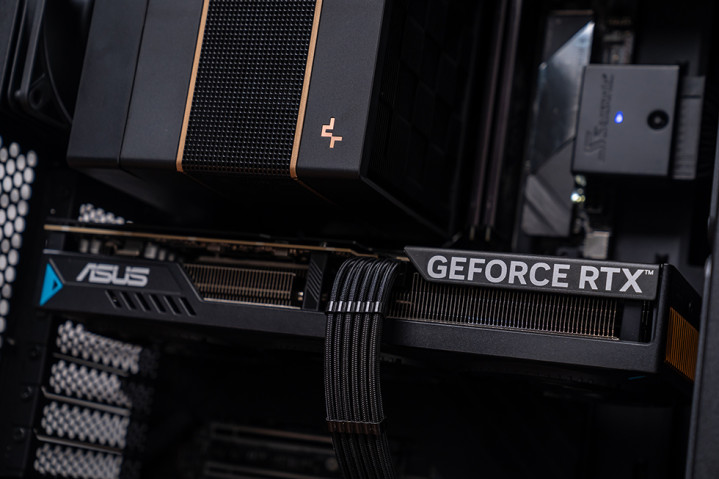

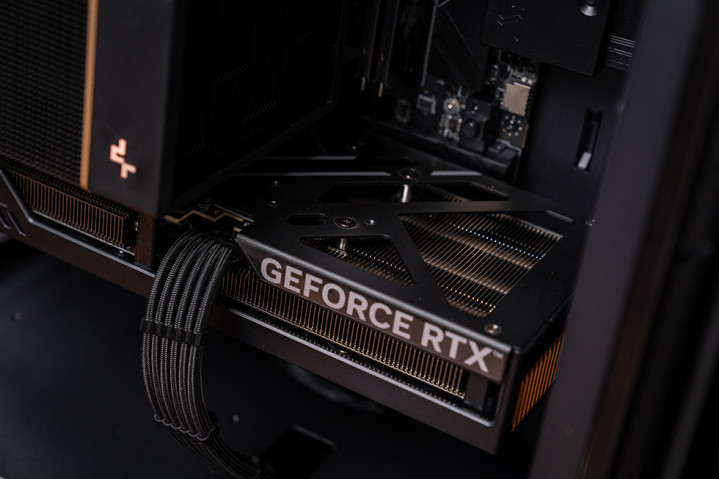

华硕ATS-RTX5070-12G巨齿鲨显卡基于NVIDIA Blackwell架构打造，搭载6144个CUDA 核心，其GPU加速频率最高可达2542MHz（超频模式），搭载192bit位宽/12GB容量的GDDR7显存，显存速度高达28 Gbps，具有出色的AI功能（988 TOPs），支持最新的DLSS 4.5技术，能够在游戏和创作中提供更高的图形保真度和性能。

华硕ATS-RTX5070-12G巨齿鲨显卡保持了该系列一贯的简约硬朗设计风格，整体尺寸为305 x 126 x 50 mm，符合SFF Ready；配备三个强劲的轴流风扇，三个可靠的轴流风扇具备较小的风扇轮毂以使用更长的扇叶，环形密封环可提高向下风压。

显卡紧凑的 2.5 插槽设计实现广泛的兼容性，内部采用MaxContact 镜面直触技术，增加了 GPU 散热器的接触面积，以增强散热效果；通风背板与动态轴流风扇配合使用，优化气流与散热。并以坚固的背板与设计为后盾，在游戏上提供稳定动力。

华硕ATS-RTX5070-12G巨齿鲨显卡尾端设计了类似长虹玻璃的灯板，通电后呈现霓虹光栅效果，支持 ARGB 主板调控。

华硕ATS-RTX5070-12G巨齿鲨显卡采用ATX 3.1规范的12V-2X6 16P供电接口，反向电源接口设计，方便用户插拔，TGP设定为250W，官方推荐使用750W电源。

华硕ATS-RTX5070-12G巨齿鲨显卡依托全自动化生产工艺打造，产品品质稳定可靠且具备出色耐用性，配备304不锈钢I/O挡板，兼具优异的防腐防锈性能，能够长期保持外观如新。接口配置方面，该显卡搭载了1个HDMI 2.1b接口与2个DP 2.1b接口，充分满足用户多屏显示的使用需求。

搭配使用了宇瞻暗黑马甲 DDR5，内存颗粒为镁光颗粒，XMP 频率则为 6400，时序 32-38-38-84，电压1.2V，搭载 PMIC 电源管理晶片及 ONE-DIE ECC 内存纠错机制，支援 Intel XMP3.0 轻松一键超频。

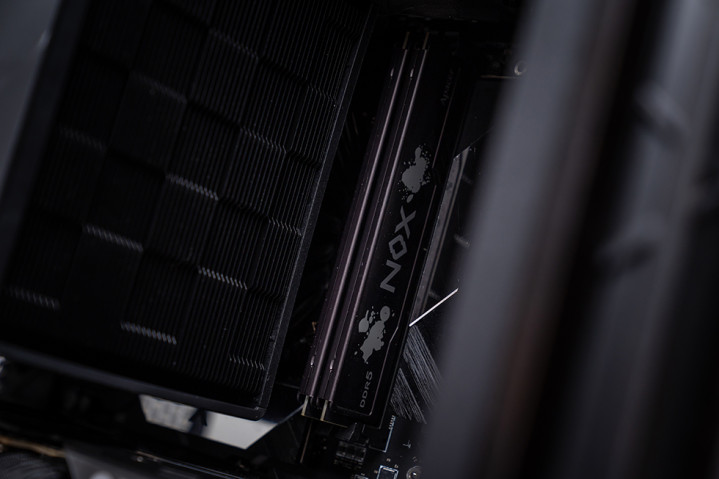

外观方面以泼墨意象引出NOX暗黑女神的神秘感，加上高级全铝合金散热片提供高效散热性能，低调沉稳设计方便玩家搭配个性风格，矮版的设计有着更好的兼容性能，以适应各种装机环境。

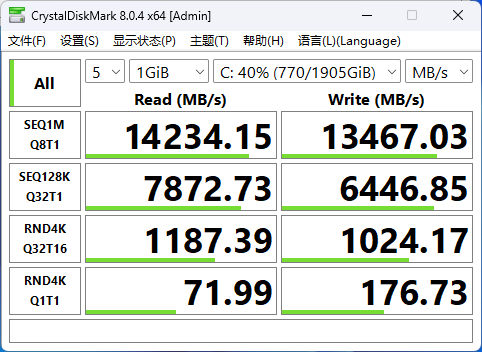

SSD来自宏碁掠夺者：GM9000，支持最大带宽为 PCIe Gen5 x4，且遵循 NVMe 2.0 协议。其 2TB版本的最大顺序读取速度可达 14000MB/s，最大顺序写入速度为 13000MB/s，2TB 版本提供 1600TBW，产品附带 5 年的有限保修服务。标准M.2 2280规格，采用单面颗粒设计，黑色PCB表面为带有掠夺者LOGO涂装的薄铜箔石墨烯散热贴。背面没有任何元器件以及NAND芯片的扩展焊盘，仅有各种认证标识及SN条形码的贴纸。单面板轻设计相比双面元件的产品发热量更低，对于内部空间狭窄的笔记本电脑级PS5等设备有更好的兼容性。

宏碁掠夺者 GM9000 自带轻薄铜箔石墨烯散热贴，其功效类似散热马甲，但在安装和拆卸方面更为便捷。针对不具备散热马甲的主板插槽和笔记本以及PS5设备，可以进一步提升散热效能。

移除表面的铜箔石墨烯散热贴后可以看到正面的PCB靠近金手指的位置部署了慧荣科技的 SMI SM2508，作为旗舰级 PCIe Gen5 固态硬盘主控，采用 6nm 制造工艺，支持 NVMe 2.0 协议，内建 8 个闪存通道，最高支持 3600MT/s 的数据传输速率，能够实现高达 14.5GB/s 连续读取和 14GB/s 的连续写入速度。

PCB中央位置则是DRAM独立缓存，出自储存大厂佰维，丝印编码为“BWCC2X32N2A-16G-X”，在PCB左右边则是Nand颗粒，丝印编号为“BWT2BN8FF-001T”，单颗1T容量，一共两颗组成2TB存储容量，同样由佰维进行封装。

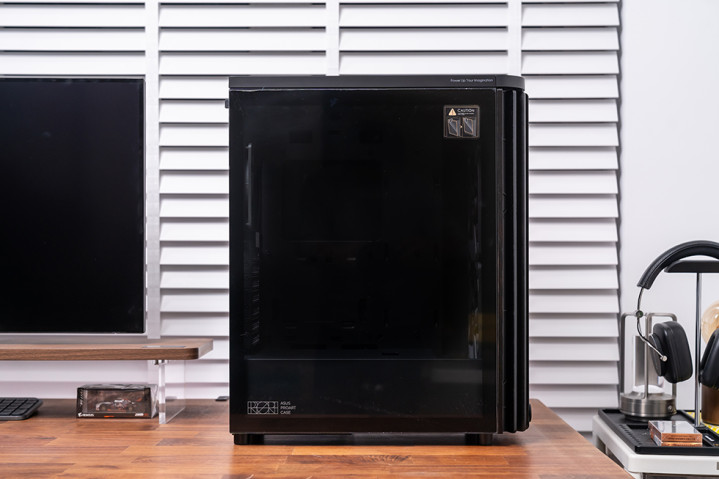

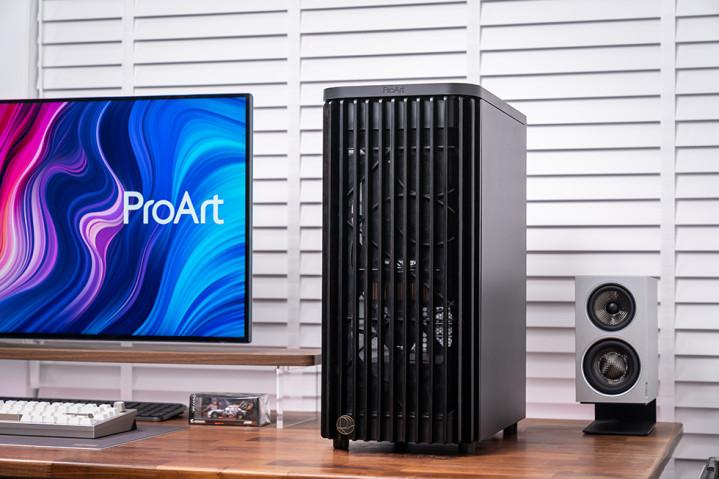

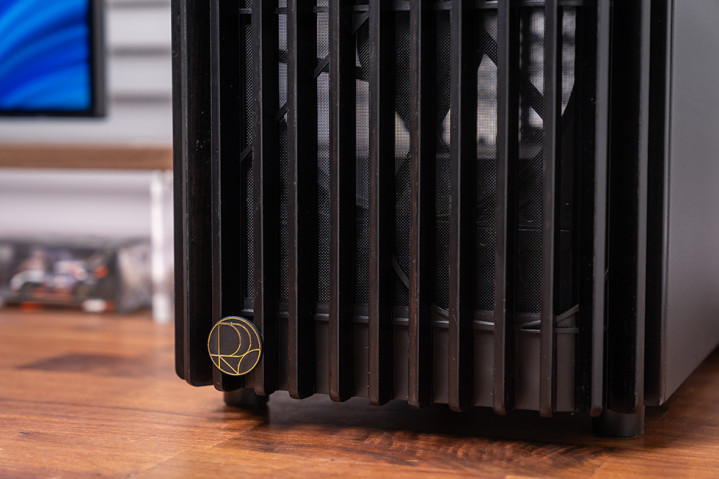

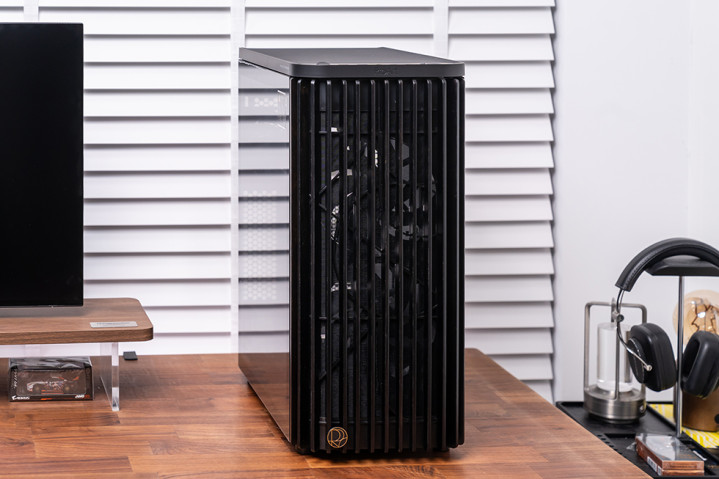

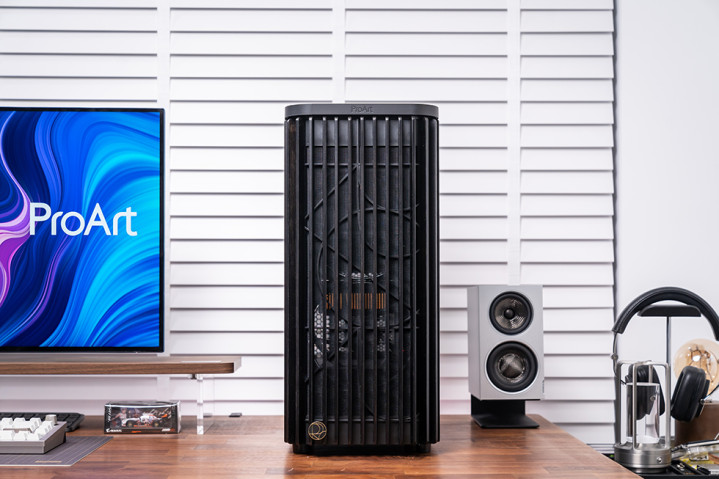

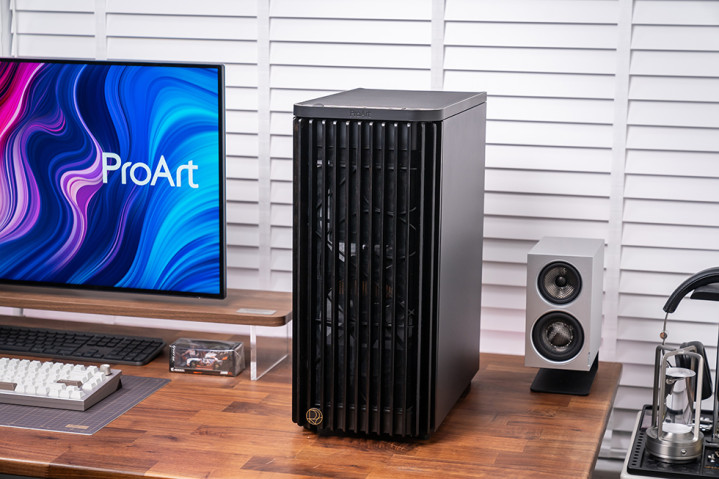

华硕 ProArt PA401作为定位创意设计与高端桌面的中塔机箱，一改传统电竞机箱的张扬风格，以温润自然的美学设计与扎实可靠的硬件兼容性，成为兼顾颜值与性能的优质选择。最具辨识度的便是前方采用的 FSC 认证白蜡木面板，经过多道精细工艺打磨，呈现出独一无二的天然木纹，温润质感拉满，与熏黑钢化玻璃侧透面板形成鲜明对比，既保留了硬件展示的通透感，又不会显得杂乱刺眼，完美适配设计师、内容创作者的桌面氛围。

机箱用料扎实可靠，机身主体采用 0.8mm 加厚 SECC 钢板，搭配高强度钢化玻璃与实木面板，结构刚性充足，使用中不易产生共振异响，同时多处配备可拆卸防尘滤网，在进风效率与防尘效果间取得平衡。机箱整体尺寸为 412×225×503mm，属于标准 ATX 中塔规格，46L 左右的容量既不会过度占用桌面空间，又能为旗舰硬件提供充足的安装空间，摆放与装机都十分友好。

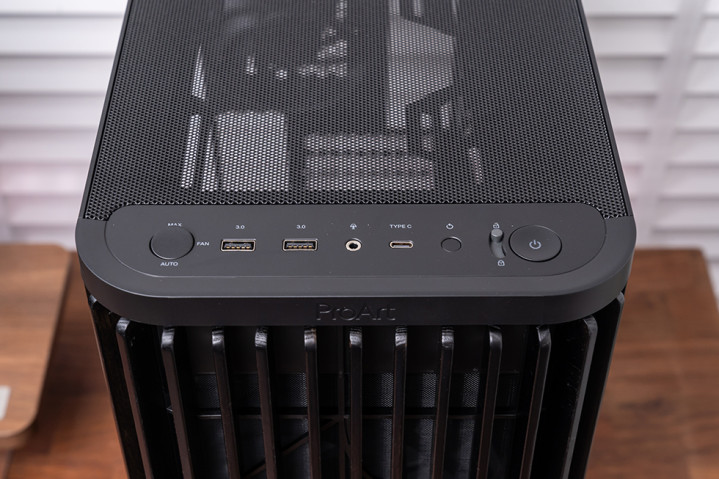

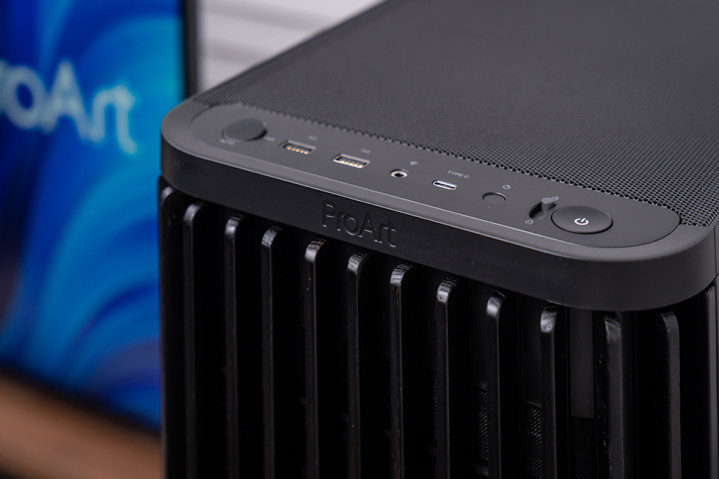

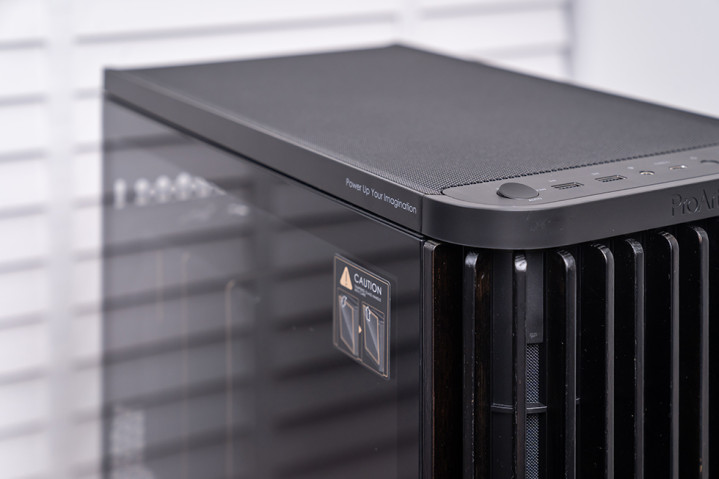

前置接口配备了 USB3.2 Gen1、高速 Type-C 以及音频接口，还贴心加入电源按键锁与两段式 PWM 调速开关，兼顾实用性与防误触需求。电源键和重启键带有物理锁定开关，防止在创作过程中因宠物或意外碰撞导致关机。

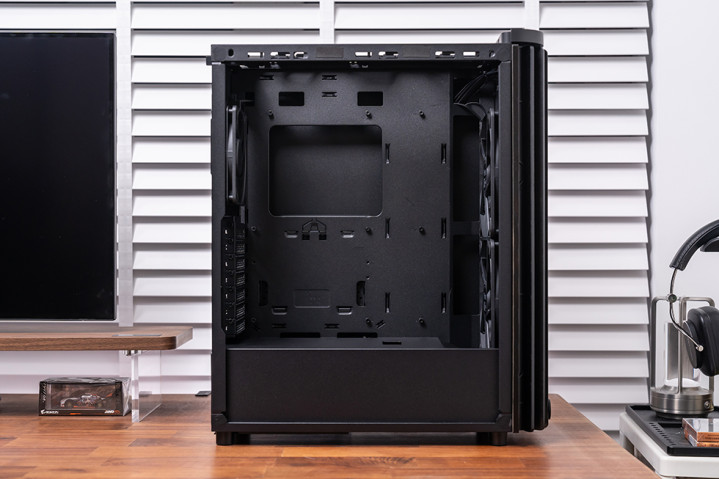

内部兼容性上，这款机箱针对高端硬件做了充分优化，支持 ATX 规格主板，拥有 7 个 PCIe 扩展槽位，支持显卡竖装。CPU 散热器限高达到 160mm，能够轻松容纳九州风神阿萨辛 4 VC 至尊版这类顶级风冷散热器，顶部可支持 240 冷排以及双 120/140mm 风扇安装。显卡限长 315mm，像华硕 ATS-RTX5070-O12G 巨齿鲨这类高性能显卡可以无压力装入，不会与前置风扇产生干涉。

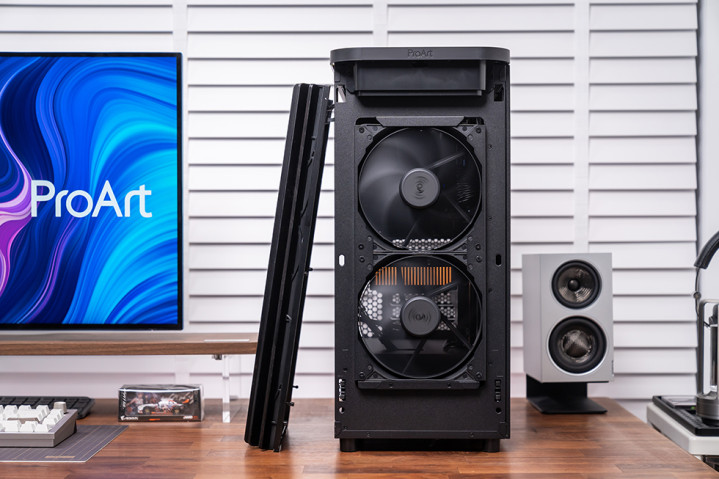

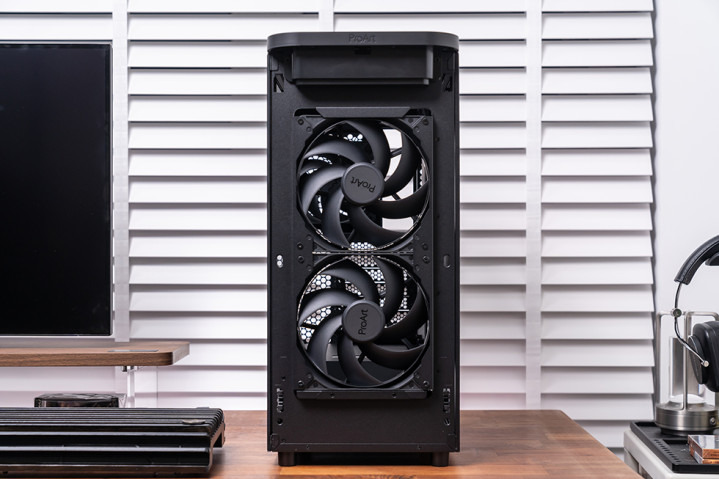

散热性能是 PA401 的一大亮点，机箱前面板格栅拥有 33% 的开孔率，配合 18mm 的格栅深度，实现了进气量与视觉美感的平衡。出厂预装两把 160mm 大尺寸环形扇叶风扇，能在更低的转速下提供高达 138 CFM 的风量；配合后置 120mm PWM 风扇，在低转速下就能实现大风量进风与排风，有效降低核心硬件温度。

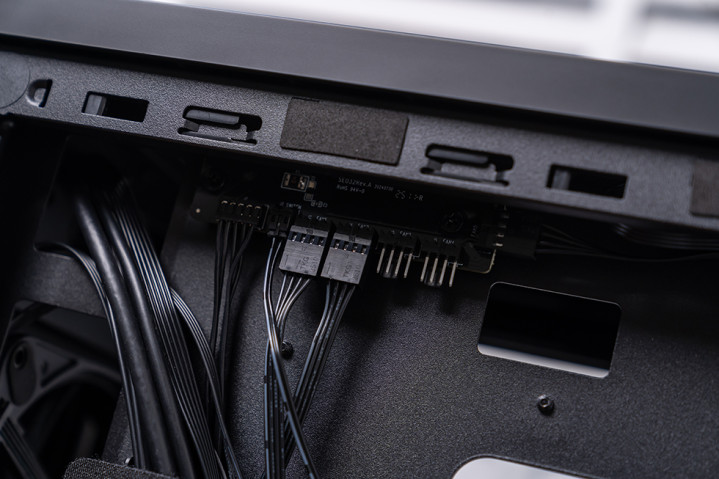

箱体支持多风扇扩展位，最多可搭载六颗风扇，同时内置 PWM 集线器，可统一管理风扇转速，加上大尺寸风扇带来的低噪特性，既能保证长时间渲染、游戏满载时的散热效率，又能维持安静的运行环境，避免噪音干扰创作与使用。

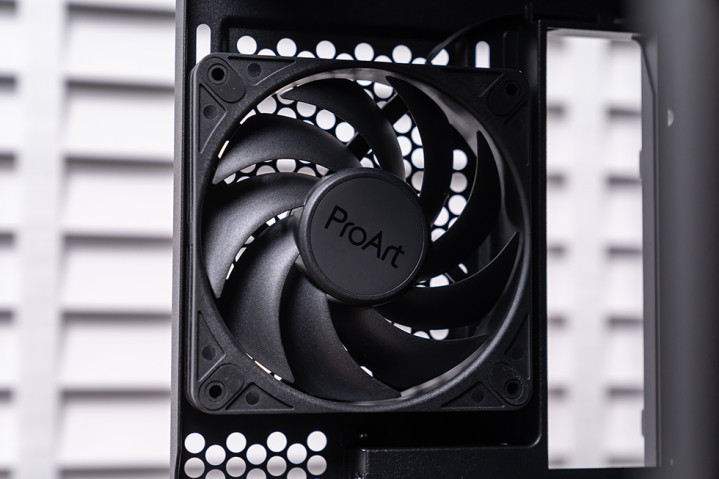

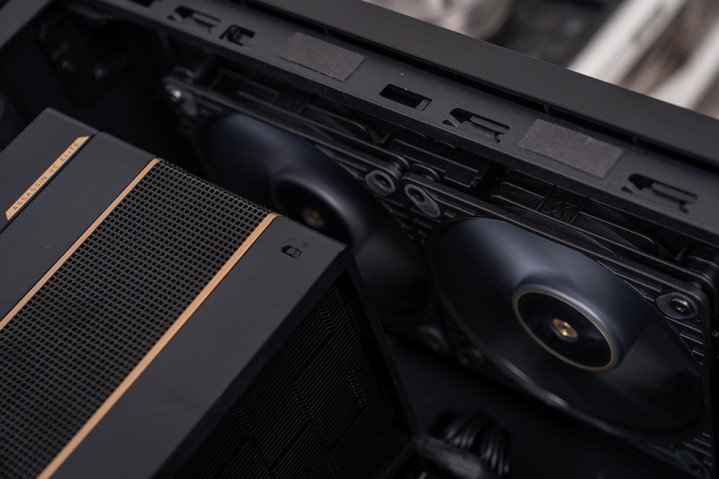

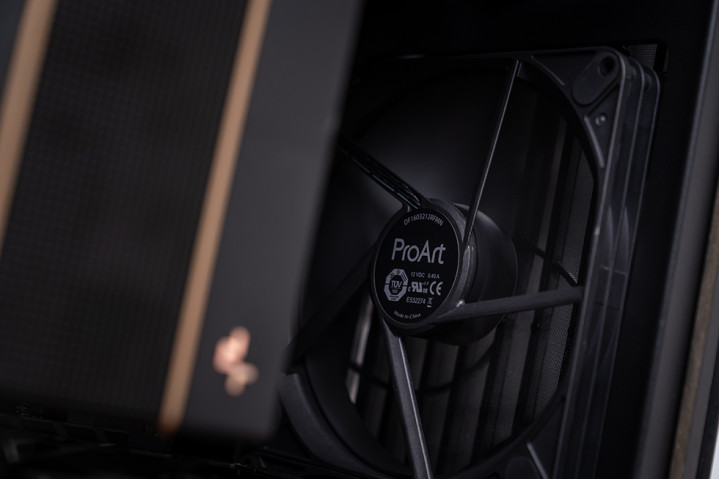

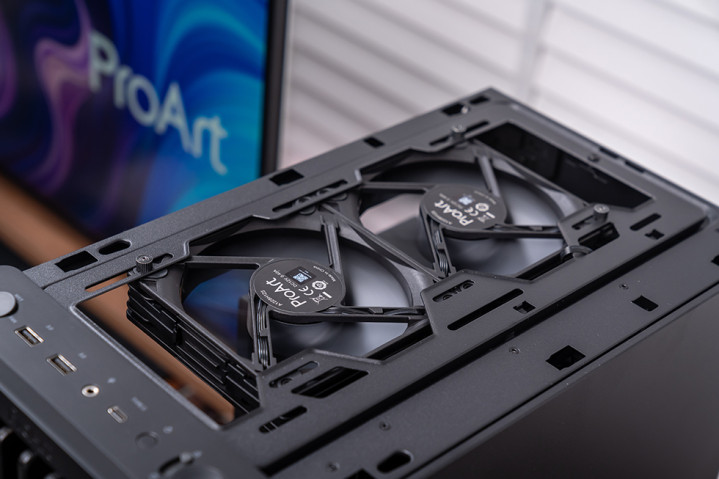

在顶部加装2颗风扇辅助出风，使用 ProArt PF120系列风扇。采用了非ARGB极简主义外观，有着低调的视觉设计，28mm 扇框厚度、强劲的三相和六极电机、CNC 精铣黄铜轴承座、增强型液晶聚合物 (LCP) 扇叶，以及能简化安装与线缆管理的专利菊链式连接器。

增强的液晶聚合物（LCP）叶片，风扇叶片与机架之间0.5mm的间隙减少湍流，提升了气流效率。最大转速为3000±10% RPM，最大风量为104.8 CFM，最大静压为7.3 mmH2O，最大噪音值为39 dB(A)。

专利菊链式连接器实现便捷的风扇安装与理线，确保风扇之间连接可靠且具备减震效果。菊花链设计允许用户仅用一根线缆串联多个风扇，不仅省时省力，更能打造整洁高效的 PC 内部空间。

另外还为三联装产品提供了三档转速控制器，以便在3000RPM、2200RPM、以及1400RPM模式间切换，最大风量降至73.5/47.4 CFM，最大静压降至3.5/1.5 mmH2O，最大噪音值降至29.7/19 dB(A)。

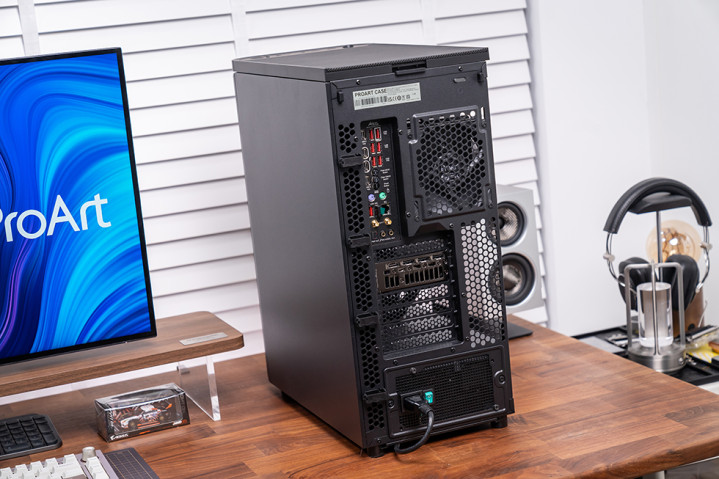

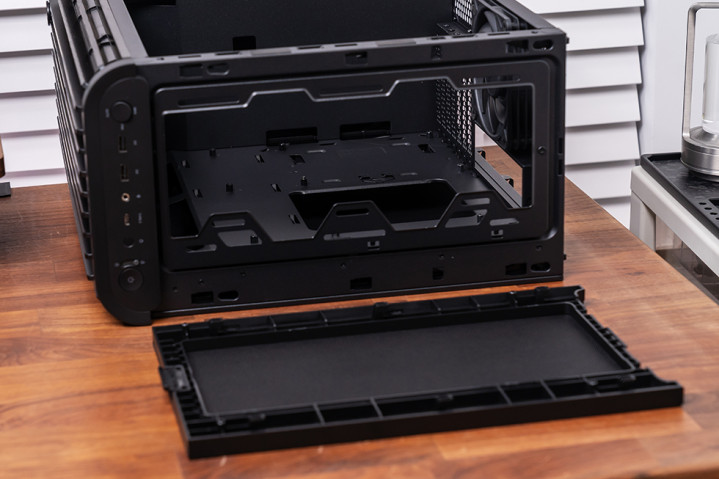

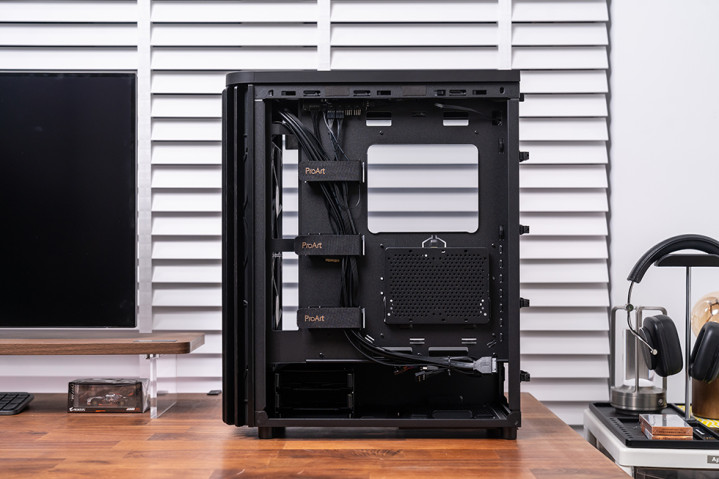

机箱背面预留了充足理线空间与集成线束固定设计，让装机走线更整洁，不会阻碍风道流通。底部的电源仓支持最长 170mm 规格的ATX电源安装，九州风神 PQ1000P 白金全模组电源能够完美适配，同时机箱提供多个硬盘安装位，兼顾 2.5 英寸与 3.5 英寸存储设备。

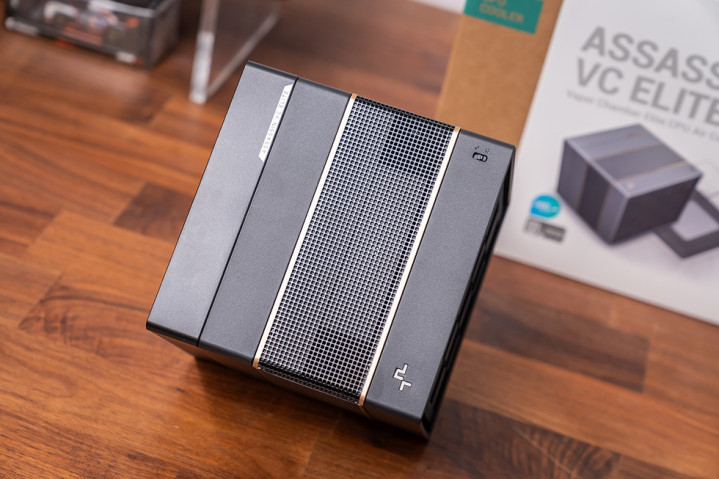

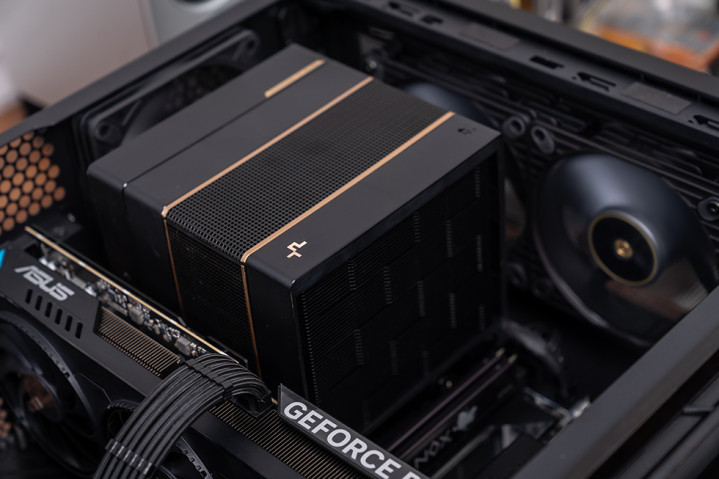

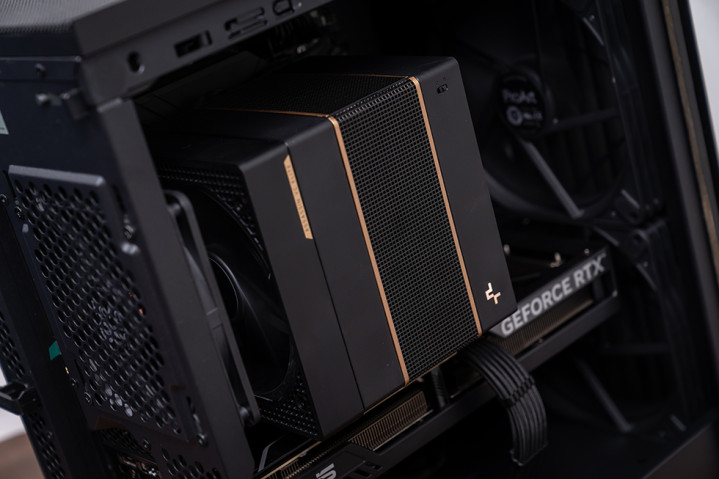

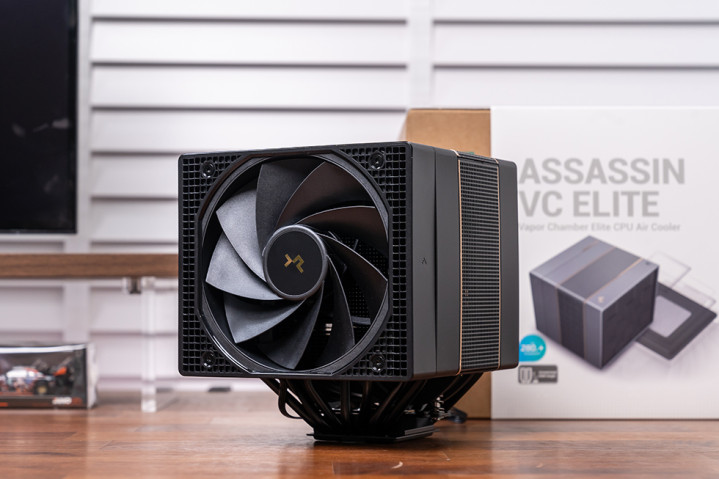

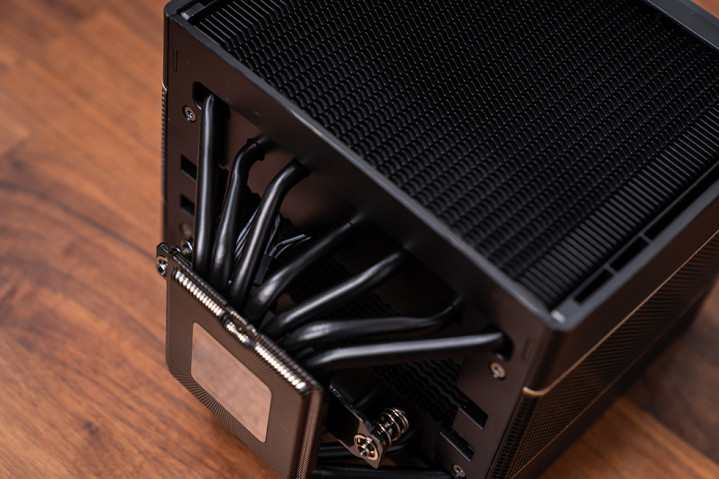

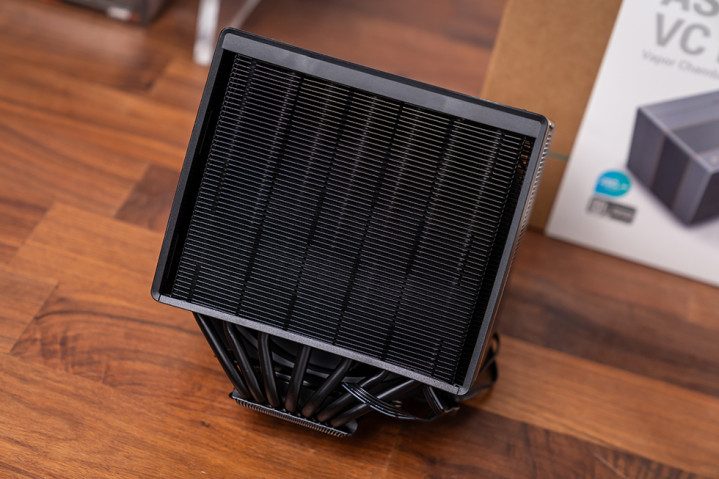

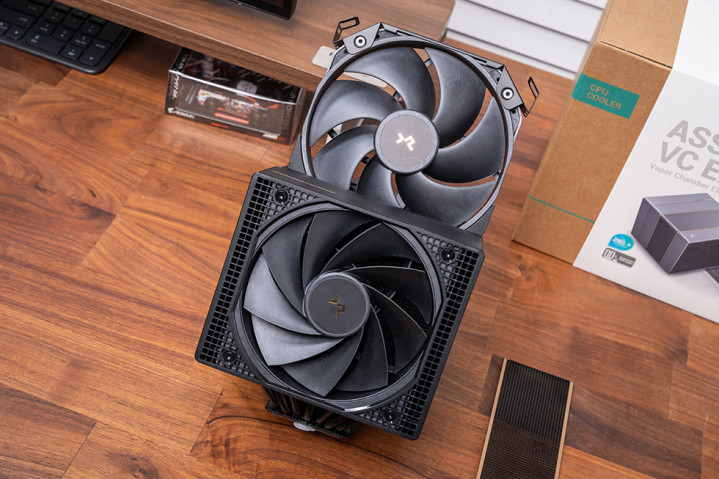

散热方面选择了九州风神阿萨辛4 VC至尊版 BK，采用了独特了黑金配色，和ProArt的配色十分搭配。整体尺寸为144 x 147 x 164mm，采用了双塔双风扇设计，配备了七根6mm热管，底部则是以VC均热板取代了传统铜底，搭配了120mm与140mm的独特双风扇组合，解热功耗达到了300W。

散热器顶部增加了调节开关，可选择全速模式（500-1700±10%）和安静模式（500-1350±10%）。全速模式下整体噪音

散热器主体采用非对称式塔体设计，铝制散热鳍片黑化处理，鳍片采用穿FIN+折FIN工艺的鳍片安装方式，散热器的后置风扇可以连同其框架一同拆卸，并且支持两挡高度调节，避免与主板供电散热装甲冲突。

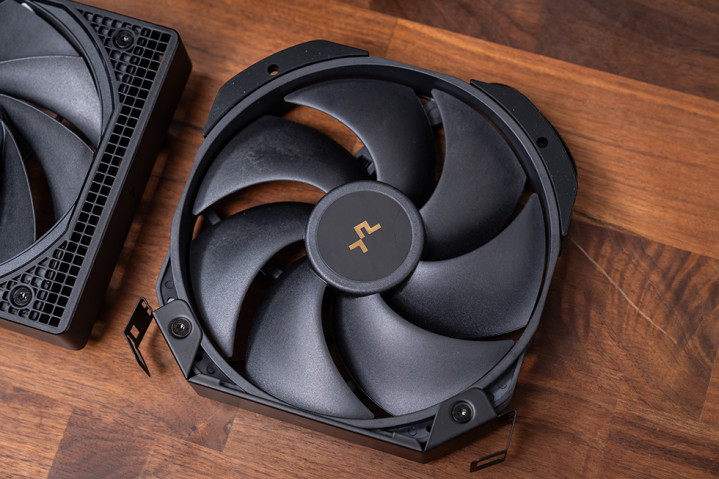

独特的14cm正叶+12cm反叶的风扇组合，中置140mm风扇采用七扇叶设计，由高硬度PPS材质打造，扇形宽厚，切风面积很大，内置三相四极六槽马达，1800 RPM转速下能够带来最大3.76 mmH2O的静压和61.25 CFM的风量，而后置120mm反叶风扇则是九扇叶设计，扇形相对窄长，1700 RPM转速下能够带来最大2.1 mmH2O的静压和58.06 CFM的风量。散热器顶部保留了安静模式和性能模式的风扇调速开关。

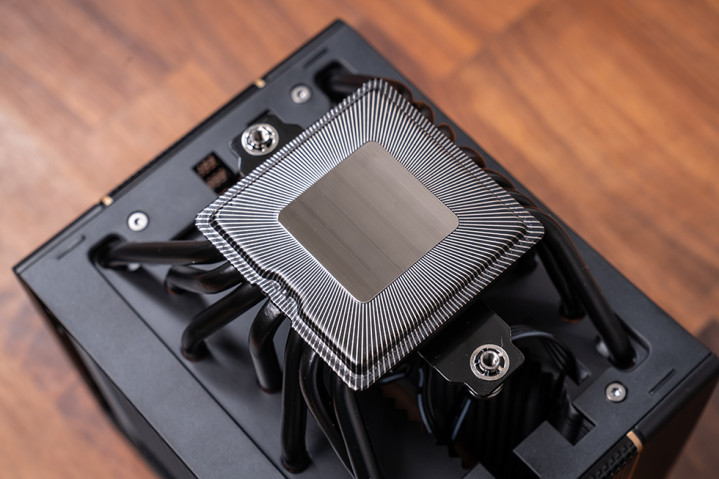

延续了上一代7根6mm的热管规格，采用双向恒定热平衡热管，底座采用了全新真空VC均温芯域技术，解热功耗高达300W。均温板为真空腔体结构，内壁附有毛细结构并注入工作流体，依托工质相变原理实现高效热传导，同时通过毛细力使冷凝工质回流至热源处，从而实现卓越的散热性能。

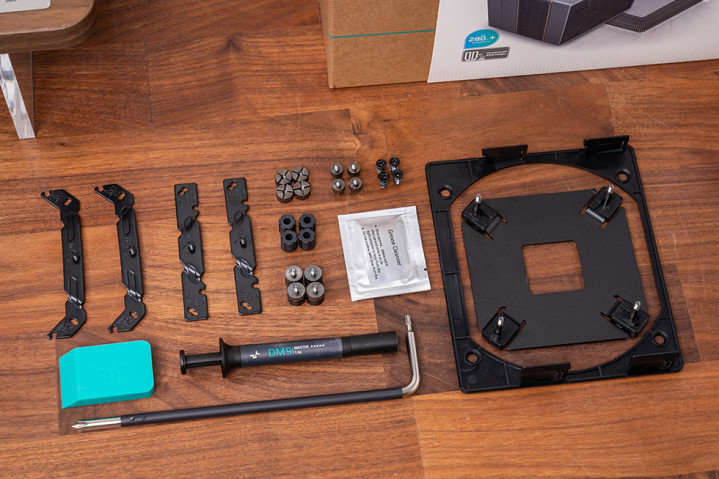

扣具方面，支持Intel的LGA 1851/1700/1200/115x/2066/2011-v3/2011以及AMD的AM5/AM4。底座支架均采用金属材质打造。标配硅脂为自家的高端型号DM9（1.5g装），同时还配备了硅脂刮板、“L”型双头螺丝刀、以及前置风扇加装固定框架。

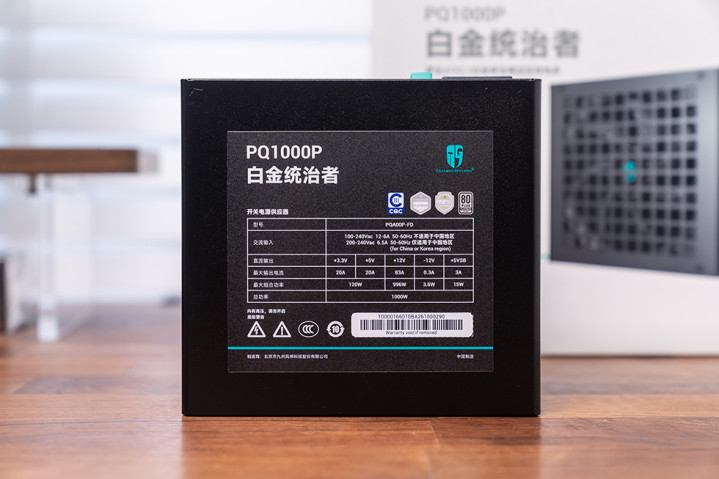

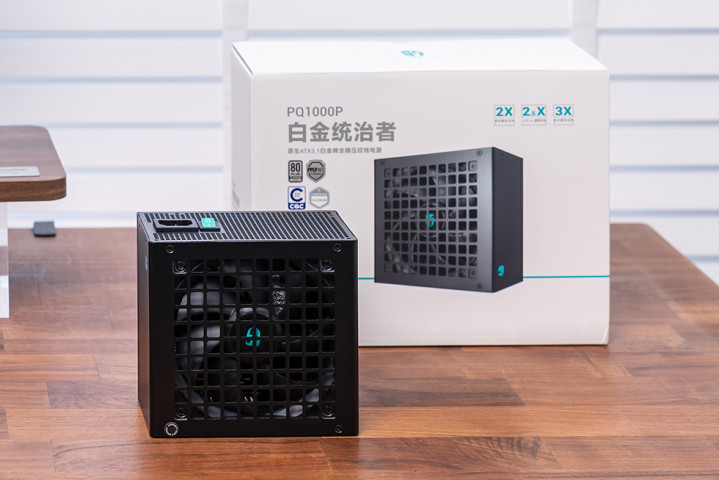

电源来自九州风神的PQ1000P白金统治者电源，支持最新的ATX 3.1、PCIe5.1，通过严苛的 80PLUS 白金认证和 Cybenetics 金牌认证，AC230V典型负载(50%)下，转换效率超过92%，享受12年超长质保服务。

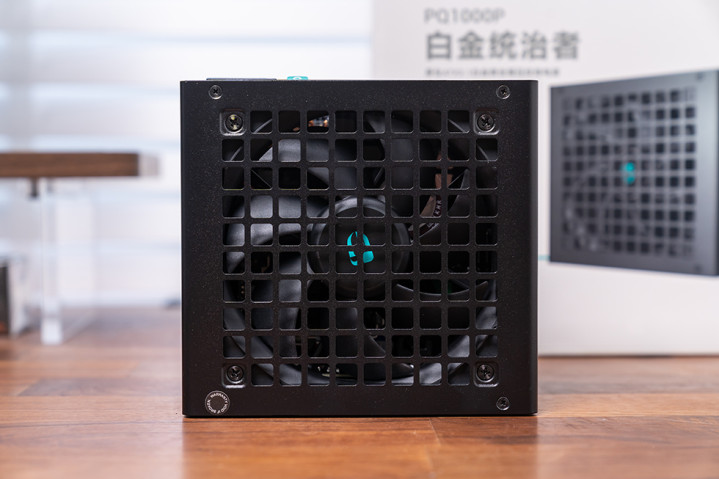

140*150*86mm紧凑尺寸设计，拥有良好的适配性和机箱兼容性。外观上采用电源顶盖与风扇格栅一体化设计，上下两边的棱边做了圆弧化处理，表面整体磨砂材质。采用直径为120mm的FDB液态动压轴承风扇进行散热，支持智能启停功能，低负载时可实现零噪音运行的效果，搭配大规格的镂空格栅能提供更好的散热效果。

电源采用主动式PFC+半桥SRC LLC谐振+同步整流+DC-DC结构，额定功率为1000W。采用高规格日系主电容，用料十足，供电稳定。保证整机在满载(100%)下的保持时间(Hold-Up Time)>16毫秒，轻松应对断电场景。同时，拥有低电压保护UVP、过电压保护OVP、过温保护OTP、短路保护SCP、过功率保护OPP、过电流保护OCP、无负载保护NLO、抗涌浪保护SIP多重保护机制，突发情况也能从容应对。

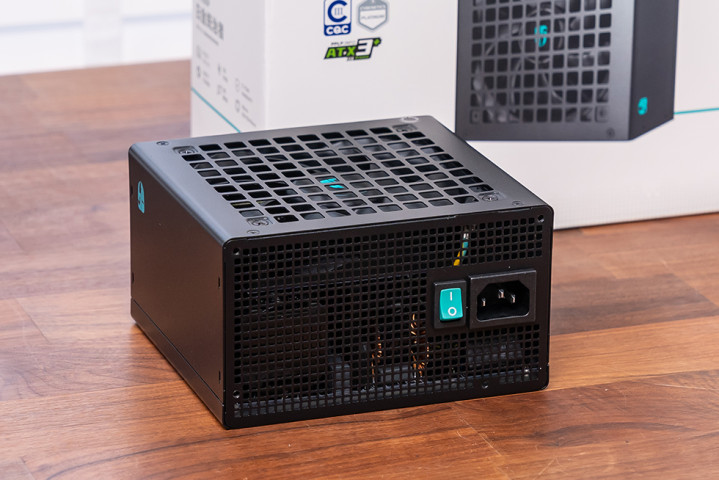

电源尾部采用大面积的网孔设计，更有助于散热，AC输入接口带有独立开关，但没有设立智能启停功能按钮，电源开关也是和logo同色。

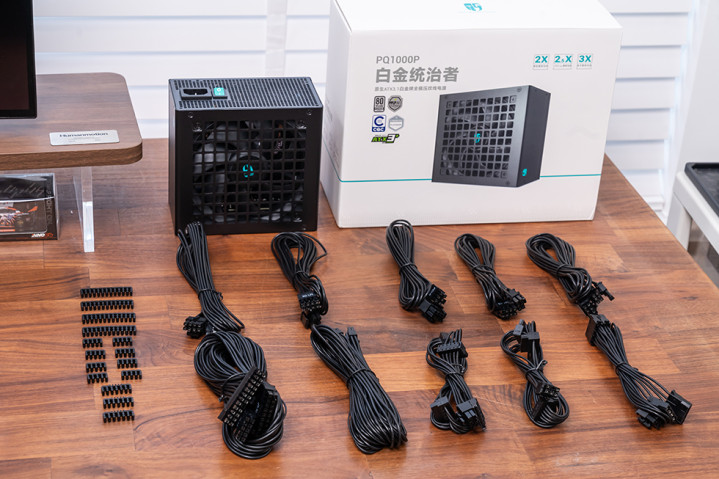

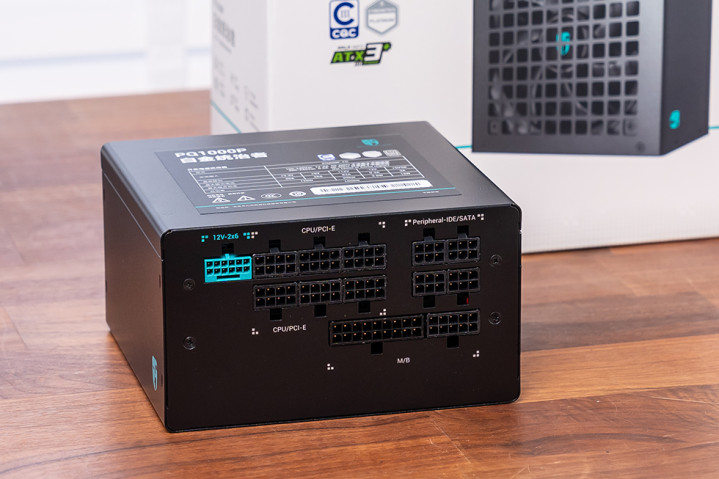

九州风神 PQ1000G WH 采用全模组设计，提供有1个24pin主供电接口、6个8pin 供电接口、4个6pin供电接口以及一个12V-2x6接口。改进后的 12V-2x6 显卡供电线，采用优质 105°C阻燃线材和16AWG铜芯，可为新一代显卡及扩展卡提供高达 600W 供电。

模组线材均为同色压纹线材，质地柔软并配备了线梳，包含1条24pin主供电接口模组线的长度为600mm，2条4+4pin CPU供电接口模组线长度为700mm，3条6+2pin PCI-E供电接口模组线材长度为600mm，1条12V-2x6接口模组线长度则为650mm，2条SATA供电接口和1条D型4pin供电接口的模组线的长度为450+120+120+120mm。
